FX5U三菱PLC参数设置

今年三菱电机在工博会上有一个新宠，就是刚刚全新发布的工控机——“MELIPC”，咋一看，挺像一个三菱PLC，据说它是三菱

整个架构中非常关键的一个产品，至此，这个系统从IT系统到边缘计算到生产现场，就齐了。

三菱FX5UCPU模块内置模拟量输入为电压输入(DC0~10V)，通过此方法就可以转换为模拟量电流输入(DC4~20m)。

[在电流输入(DC4~20mA)中使用的方法]

FX5U CPU模块只支持电压输入，但在V□+，V-端子间连接250Ω电阻(精密电阻0.5%)后，可以作为电流输入使用。

三菱PLC



1、接线实例

V□+,CH□的□中为CH编号。
1 也可并联500Ω电阻。请考虑*大输入电流后选择合适的电阻。
2 不使用的通道请将“V□+”端子和“V-”端子短路。


2、规格

. 模拟量输入：DC4~20mA
. 数字输出值：400~2000 *1
. 分辨率：10μA
. ***大输入：-2mA，+60mA
可利用比例缩放功能进行变更。


3、比例缩放功能使用例

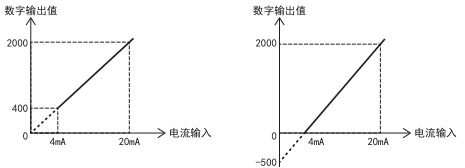

三菱PLC默认值特性(上限值4000,下限值0)   利用比例缩放功能转换的特性(上限值4500,下限值-500)
