三菱PLC故障诊断——电源指示([POWER] LED灯亮)
注:本文章文字、图片部分来自网络版权归原作者,侵删。

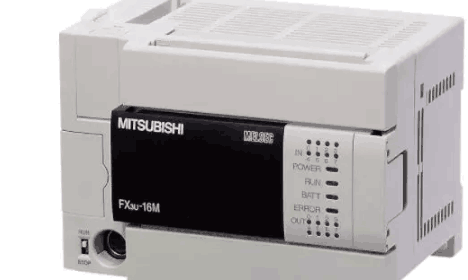

以三菱FX系列PLC为例,根据LED指示灯状况以确定PLC的出错原因:
电源指示([POWER] LED灯亮)
A、当有向三菱PLC供电时,PLC上的[POWER]LED指示灯会亮。假如若PLC通上电源但[POWER]LED指示灯不亮,要确认一下电源接线。另外,若同一电源有驱动传感器等时,要确认有无出现负载短路或过电流的情况。
B、若PLC通上电源后,此指示灯不亮,此时,请将"24+"端子之配线拔出,若指示灯正常亮起,表示DC负载过大,此种情况下,请不要使用"24+"端子之DC电源,请另行准备DC24V开关电源。
C、如果不是上述原因,则可能是PLC内混入导电性异物或其它反常状况,使根本单元内的保险丝熔断,可经过替换保险丝来解决。电源指示([POWER] LED灯亮)
A、当有向三菱PLC供电时,PLC上的[POWER]LED指示灯会亮。假如若PLC通上电源但[POWER]LED指示灯不亮,要确认一下电源接线。另外,若同一电源有驱动传感器等时,要确认有无出现负载短路或过电流的情况。
B、若PLC通上电源后,此指示灯不亮,此时,请将"24+"端子之配线拔出,若指示灯正常亮起,表示DC负载过大,此种情况下,请不要使用"24+"端子之DC电源,请另行准备DC24V开关电源。
C、如果不是上述原因,则可能是PLC内混入导电性异物或其它反常状况,使根本单元内的保险丝熔断,可经过替换保险丝来解决。
