判断三菱人机界面连接三菱PLC通讯故障处理的方式 ，先别急退出，我们一起向下阅读文章，你认为本文可以，可以给点提议与收藏哦!
DVP-64EH00R型PLC有RS485、RS232通讯端口各一个。
DOP-A57GSTD型人机界面有COM1、COM2共2个通讯端口。COM1的通讯模式有RS232、RS485及RS422三种。COM2仅有RS232一种通讯模式。
三、检修思路：
(一)对于通讯电缆线接触不良可采用的对策：
再次制做RS232、RS485通讯电缆线各一条开展拆换，用以RS232及RS485通讯模式下的通讯，保证通讯电缆线触碰良好。

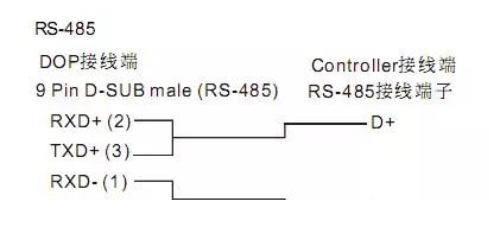

通讯电缆线接线图如下图所示：
(二)对于通讯端口接触不良可采用的对策：
各自选用：PLC的RS485通讯端口与人机界面COM1端口在RS485通讯模式下开展通讯;PLC的COM1通讯端口与人机界面的COM1端口在RS232通讯模式下开展通讯;PLC的COM2通讯端口与人机界面的COM1端口在RS232通讯模式下开展通讯。根据不一样的通讯端口通讯评测，明确故障通讯端口。
1、用RS485通讯电缆线，将PLC的RS485通讯接口与人机界面COM2接口开展连接。人机界面COM2通讯模式设定为RS485。
若故障依然，将会造成故障的缘故为：PLC的RS485接口有故障。
2、用RS232通讯电缆线，将PLC的RS232通讯接口与人机界面COM2接口开展连接。人机界面COM2通讯模式设定为RS232。
若故障依然，将会造成故障的缘故为：人机界面的COM2接口有故障。
(3)用RS232通讯电缆线，将PLC的RS232通讯接口与人机界面的COM1接口开展连接。人机界面COM1通讯模式设定为RS232。
若故障依然，将会造成故障的缘故为：PLC內部寄存器：D14、D34、D200、M0信息错误，需载入PLC程序开展查验。
